真空继电器 JPK-4-003

JPK-4-003

JPK-4-003

陶瓷真空继电器：JPK-4/003

产品特点：

♦ 负载开关

♦真空介质，接触电阻低

♦线圈与外壳间耐压高，防高压产生电弧击穿线圈


格号			JPK-4/003
触点组合形式			1H
试验电压（直流或50Hz交流峰值）kV			50

额定工作电压(峰值) kV		DC or AC 50Hz	40

		AC2.5MHz
		AC16MHz
		AC32MHz
线圈与外壳间电压（直流）KV			15
额定承载电流 A		DC or AC 50Hz	14

		AC2.5MHz
		AC16MHz
		AC32MHz
接触电阻（最大）Ω			0.02
绝缘电阻（MΩ）	断开的触点间		10000

	触点与外壳间		10000
	线圈与外壳间		1000
动作时间 (最大)ms			50
释放时间 (最大)ms
温度范围 (℃)			-55~+85
冲击级别（11ms，半正弦波,峰值）G’s			15
振动频率（正弦，55~500Hz,峰值）G’s			10
机械寿命 (×106)			2
标称重量 (g)			3800


线圈参数
标称电压（DC）V	24
吸合电压 (最大) V	17
释放电压 (最小) V	1
线圈电阻 Ω±10%	120
以上数据在25℃，海平面条件下测得

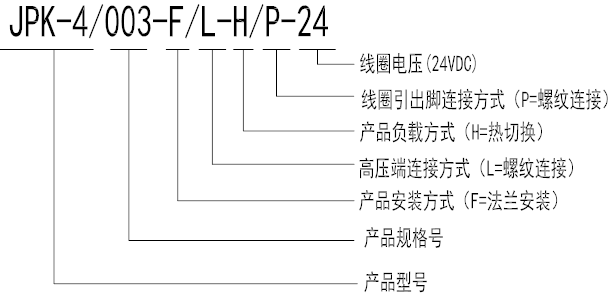

提示：定购继电器产品请注明带有线圈电压的型号（如上所示），线圈电压标注商标上。测试、安装或调试需要接触产品时，请务必佩戴上清洁的手套，以免造成污染，影响产品的性能和使用效果。

资料下载：JPK-4-003.pdf
