陶瓷真空继电器:JPK-2/057

产品特点:

♦ 钨触点,适用于频繁负载操作

♦ 真空介质,负载下断开能够灭弧

♦ 可更换线圈,使产品实现多样化


规格号JPK-2/057
 触点组合形式1Z
试验电压
(直流或50Hz交流峰值)kV
15
额定工作电压(峰值)
kV
DC or AC 50Hz12
AC2.5MHz
AC16MHz
AC32MHz
额定承载电流
A
DC or AC 50Hz30
AC2.5MHz
AC16MHz
AC32MHz
接触电阻(最大)Ω0.025
分布电容
(Pf)
断开的触点间0.5
触点与外壳间1
绝缘电阻
(MΩ)
断开的触点间10000
触点与外壳间10000
线圈与外壳间1000
动作时间  (最大)ms18
释放时间  (最大)ms9
温度范围   (℃)-55~+125
冲击级别(11ms,半正弦波,峰值)G’s50
振动频率(正弦,55~500Hz,峰值)G’s10
机械寿命  (×106)1
标称重量  (g)74


线圈参数
标称电压 (DC)V122427110220
吸合电压  (最大) V8161670150
释放电压  (最小) V.0.51.51.5210
线圈电阻  Ω±10%48180270350010000
以上数据在25℃,海平面条件下测得

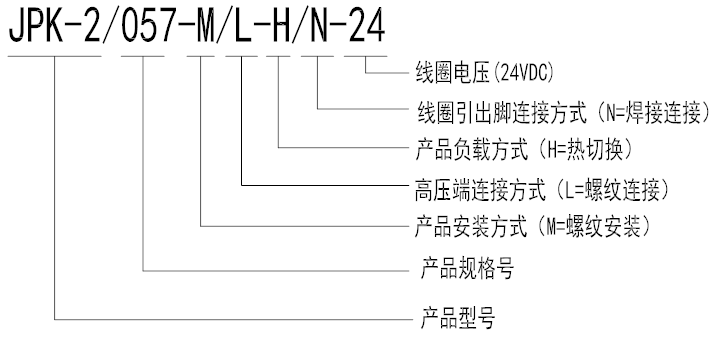

提示:定购继电器产品请注明带有线圈电压的型号(如上所示),线圈电压标注在靠近线圈引出脚的磁极片上。测试、安装或调试需要接触产品时,请务必佩戴上清洁的手套,以免造成污染,影响产品的性能和使用效果。

资料下载:JPK-2-057.pdf
